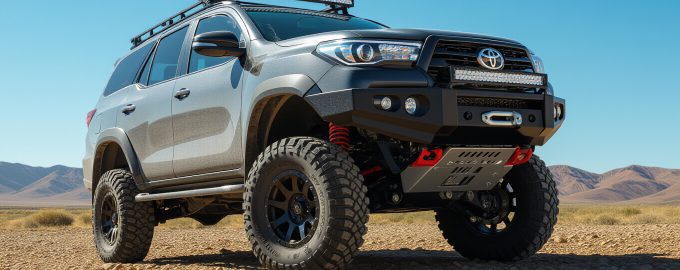

Особенности лифтовых систем с масляными амортизаторами и пружинами разной жесткости для внедорожников

Устройство лифт-комплекта с масляными амортизаторами

Лифт-комплект с масляными амортизаторами предназначен для увеличения дорожного просвета за счёт замены пружин и установки амортизаторов с увеличенным ходом либо монтажа проставок. Масляный амортизатор содержит корпус, шток, гидравлическую жидкость и клапанную систему, которая регулирует скорость потока масла при движении штока в обоих направлениях. Подробные комплектации и варианты подбора доступны на сайте производителя Ironman https://ironman4x4russia.ru/catalog/Podveska/LiftKomplekty/.

Пружины в комплекте могут иметь разные характеристики: линейную или прогрессивную жёсткость, отличаться свободной длиной и рабочим ходом. Комплект обычно включает монтажные элементы — верхние опоры, проставки и кронштейны; требования к прочности материалов и креплений определяют допустимый уровень лифта и нагрузку на остальные узлы автомобиля.

Конструктивные элементы амортизатора и их функции

Амортизатор масляного типа состоит из цилиндра, заполненного маслом, штока с поршнем и клапанов, обеспечивающих сопротивление потокам жидкости. Клапанная схема задаёт уровень отбоя и сжатия; фиксированные амортизаторы имеют постоянную характеристику, регулируемые — позволяют изменять демпфирование в диапазоне обычно 1–10 положений или в миллиметрах пропускаемого потока.

• Цилиндр — корпус, рассчитанный на давление до 10–20 бар в пиковых режимах.
• Шток и поршень — передают усилие и формируют поток масла через щели клапанов.
• Гидравлическое масло — влияет на вязкость и чувствительность к температуре (типично 5W–30 по SAE для амортизаторных жидкостей).

Типы пружин: линейные и прогрессивные — механика работы

Линейная пружина имеет постоянную жёсткость k (например, 15–60 Н/мм для лёгких внедорожников), при сжатии усилие растёт пропорционально ходу. Прогрессивная пружина изменяет k по мере сжатия: начальная стадия мягче для комфорта, при большом ходе жёсткость возрастает для предотвращения пробоя. Прогрессивность достигается изменением шага витков или их формы.

1. Линейные: предсказуемая частота собственных колебаний, удобны при стабильной нагрузке.
2. Прогрессивные: лучше гашение мелкой волнистости и сохранение упругости при больших ходах.
3. Выбор зависит от массы автомобиля и характера эксплуатации.

Критерии подбора жёсткости пружин и демпфирования

Расчёт по массе автомобиля и режимам эксплуатации

Подбор жёсткости начинается с данных о снаряжённой массе, полезной нагрузке и распределении веса. Частота собственных колебаний подвески f = (1/2π)*sqrt(k/m) показывает связь между жёсткостью k и массой m; увеличение k обеспечивает более высокий резонанс и меньшую амплитуду при больших нагрузках. Практические рекомендации: для смешанного режима выбирают k в среднем диапазоне 20–35 Н/мм, для частых перевозок грузов — 30–60 Н/мм.

Совместимость с остальными элементами подвески и рулевого управления

При увеличении клиренса растёт нагрузка на рулевые тяги и шарниры: изменение углов приводит к увеличению плеча сил и крутящих моментов. Часто требуется удлинение или усиление рулевых тяг, проверка ШРУСов и кистевых опор, а также перерасчёт углов привода. Неправильная установка проставок может вызвать ускоренный износ сайлентблоков и рулевых тяг.

Влияние лифта на поведение автомобиля и безопасность

Изменение углов развала/кастера и последствия для управления

Увеличение дорожного просвета на 30–60 мм изменяет углы развала и кастера: развал может смещаться на 0,3–1,5° в зависимости от конструкции подвески, кастер — на 0,2–1,0°. Изменения влияют на контакт шины с дорогой, распределение износа и усилия на руле. Коррекция углов требует регулировочных элементов или установки развальных пластин и вкладышей.

Баланс комфорта, проходимости и устойчивости при разных жёсткостях

Мягкие пружины снижают чувствительность к мелкой неровности и улучшают комфорт, но увеличивают крен и риск пробоя при больших нагрузках. Жёсткие пружины уменьшают крен и обеспечивают стабильность при буксировке и при преодолении препятствий, но сокращают ход подвески и повышают нагрузку на каркас кузова. Регулировка демпфирования помогает балансировать раскачку и обратную связь руля.

При выборе сочетания пружин и демпфирования нужно соотнести предельный ход подвески и требования по жёсткости, чтобы не допустить потери сцепления на неровностях.

Подготовка автомобиля и порядок установки

Проверяемые узлы, усиление и замеры до монтажа

Перед монтажом выполняют замеры: дорожный просвет, свободный ход пружины, положение рулевых тяг и углы развала/кастера. Рекомендуется проверить состояние шарниров, сайлентблоков, опор амортизаторов и тормозных магистралей. При наличии трещин или коррозии требуется усиление зоны крепления. Запасные элементы и классы прочности болтов обычно указываются как 8.8 или 10.9.

Последовательность работ при установке пружин и амортизаторов

1. Снять нагрузку с подвески, обеспечить безопасную фиксацию кузова на подъемнике.
2. Демонтировать штатные амортизаторы и пружины, оценить состояние опор и стопоров хода.
3. Установить новые проставки/пружины и масляные амортизаторы с учётом рекомендованного хода штока (например, 150–250 мм рабочего хода).
4. Проверить затяжку креплений с моментом, указанным в регламенте (обычно 50–150 Н·м в зависимости от узла).

Настройка и тестирование после установки

Базовая регулировка демпфирования и обкатка комплектов

Если амортизаторы регулируемые, начальные положения ставят на среднюю ступень (например, 5 из 10). Первичная обкатка — 200–500 км — позволяет пружинам и амортизаторам «усесться». Регулировка демпфирования производится для уменьшения раскачки и удержания колеса в контакте с дорогой: увеличение отбоя снижает раскачку, увеличение компрессии уменьшает крен в повороте.

Полевые тесты: маршруты и измеряемые параметры

Тесты проводят на смеси покрытий: ровная трасса, волнистая дорога и бездорожье. Измеряют: амплитуду крена при 0,3–0,5 g бокового ускорения, время возврата кузова после наезда на препятствие, равномерность износа шин и изменения углов развала. Регистрация результатов через 1–3 контрольных заезда помогает выбрать оптимальные настройки.

Диагностика, обслуживание и типичные неисправности

Точки повышенного износа и методы раннего выявления

Точки износа: шарниры рулевых тяг, сайлентблоки, опоры амортизаторов и направляющие втулки. Ранняя диагностика включает визуальную проверку на люфты, трещины и подтёки масла, измерение люфта в шарнирах до 0,5 мм и контроль прогиба сайлентблоков. Подтёки на корпусе амортизатора указывают на износ уплотнений.

Рекомендованные интервалы проверки и критерии замены элементов

Регулярная проверка каждые 10 000 км или 12 месяцев включает визуальную инспекцию и замер углов развала/кастера. Критерии замены: наличие масла на корпусе, люфт в шарнирах более рекомендуемых значений, уменьшение хода амортизатора более 20% от номинального. Пружины подлежат замене при видимой коррозии, трещинах или утрате упругости.

Технические и нормативные ограничения

Ограничения по высоте и совместимость с диагностикой транспортного средства

Ограничение высоты лифта часто регламентировано правилами: изменение клиренса более 50 мм может требовать перерасчёта углов и повторной сертификации. Диагностические системы АБС/ESP чувствительны к изменению углов и скорости колёс; в некоторых случаях необходима перенастройка датчиков или их расположения.

Влияние модификаций на эксплуатационные характеристики и допустимые нагрузки

Увеличение дорожного просвета повышает нагрузку на рулевой механизм и может изменить распределение масс при загрузке: допустимая нагрузка на ось должна оставаться в пределах конструктивных значений производителя. Модификации меняют статические характеристики подвески, поэтому требуется контроль грузоподъёмности и проверка на устойчивость при маневрах.
